FX(2XZ)旋片真空泵為雙級直聯結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空設備連接，在運轉時將容器內的大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出真空設備可獲得了一定的真空。旋片真空泵的技術參數為4X10-2泵與電機連軸，高轉速，外形小，結構緊湊，流動性工作方便，特采用金屬刮片，適用于擴散泵的前級泵，精密儀器的配套與使用室，醫藥，食品包裝，電子等單位使用。
1.FXD系列產品的特點：
FXD系列真空泵，為我公司較近研發出的雙級直連旋片式真空泵，該泵采用國際較先進的技術，泵體內無任何密封件(從而延長了泵的使用壽命)，泵體內的每塊零配件都標有富斯特的logo并做排序?？蛻艨梢愿鶕?jù)零配件上的排序在15分鐘內完成泵體的裝卸。
此外排氣口獨特的設計，可以做到100%防噴油。
FXD系列的產品進一步延長了泵的使用壽命，極大的降低了損壞率，并在結構上更加簡單，可靠，更易組裝和維修。
2.FXD產品概述：
FXD(2XZ)旋片真空泵為雙級直聯結構，它的工作性能由高壓級與低壓級二部分組成，它的吸入口與真空設備連接，在運轉時將容器內的大量吸入與排出。當設備獲得真空時，高壓級排氣閥片將封閉，高壓級吸入的氣體將轉送到第二級，并經第二級吸入與排出真空設備可獲得了一定的真空。旋片真空泵的技術參數為4X10-2泵與電機連軸，高轉速，外形小，結構緊湊，流動性工作方便，特采用金屬刮片，適用于擴散泵的前級泵，精密儀器的配套與使用室，醫藥，食品包裝，電子等單位使用。
3. 用途及使用范圍
FXD(2XZ)型直聯真空泵是用于從密閉容器中抽除氣體獲得真空的基礎設備。它可以單獨使用，也可以作為增壓泵、擴散泵、分子泵等的前級泵，它可以抽除一般氣體，也可以抽除含有少量可凝性氣體的混合氣體。該泵可應用于真空冶煉、真空焊接、真空干燥、真空包裝、真空蒸餾、真空脫氣，電真空、實驗儀器設備等的真空作業以及制冷設備配套，空調、冰箱、彩電生產流水線等.

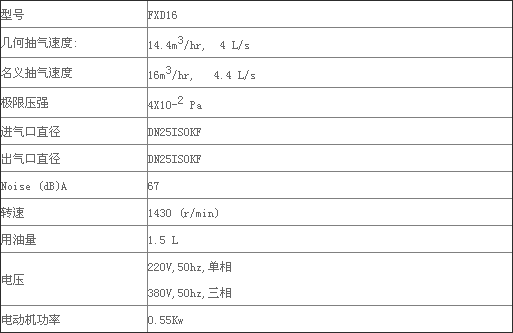

4..技術參數：
品牌： 富斯特 （ 17年專注于真空泵的生產與研發）
型號： FXD16
包裝: 標準木箱包裝.
毛重：40kg (220V) 35kg(380V)
推薦用油型號：惠豐A200
產品照片見附件
注:(1)好 壓力為水銀壓縮式真空計(麥氏計)的測量值
(2)好 全壓力為電阻或熱偶式真空計的測量值
5.操作須知：
1．查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用，影響真空度。過高，可能會引起通大氣起動時噴油。運轉時，油位有所升高，屬正?，F(xiàn)象。油采用規定牌號的清潔真空泵油，從加油孔加入。加油畢后，應旋一上螺塞。油宜經過濾，以免雜物進入，堵塞油孔。
2．FXD(2XZ)旋片真空泵可在通大氣或任何真空度下一次起動。泵口如裝接電磁閥，應與泵同時動作。
3．環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會增大，會引起好 真空有所下降，特別是用熱偶計測得的全壓強。如加強通風散熱，或改善泵油性能，好 真空得到改善。
4．檢查旋片真空泵的好 真空以壓縮式水銀真空計為準，如計經充分預抽校驗，泵溫達到穩定，泵口與計直接接通，運轉30分鐘內，將達到好 真空?？倝簭娪嫓y得之值與泵油和真空計、規管誤差有關，有時誤差甚至可很大，只能作參考。
5．如相對濕度較高，或被抽氣體含較多可凝性蒸汽，接通被抽容器后，宜打開氣鎮閥，運轉20～40分鐘后關閉氣鎮閥。停泵前，可開氣鎮閥空載運動30分鐘，以延長泵油壽命。
6．FXD(2XZ)旋片真空泵用 油選擇：泵油的粘度影響起動功率和泵的好 真空，粘度高時對真空度有利，起動功率則大一些。油在泵溫下的飽和蒸汽壓則會影響泵的好 總壓強，越低越好。
??(1)我們建議使用惠豐牌HFV-200 (2L和4L泵)，HFV-200S(8L和15L)
??(2)如果對真空度要求不高，且油的污染更換頻繁，真空泵油供應困難，可采用50號機械油代替。
??(3)如果環境溫度低，起動困難，好 真空要求不高，可采用粘度較上略低的真宅泵油或機械油FX(2XZ)型旋片式真空泵維護和保養。
6.注意事項：
1．保證FXD (2XZ)旋片真空泵的清潔，防止雜物進入泵內。
2．保持FXD(2XZ)旋片真空泵油位。
3．存放下當水份或其它揮發性物質進入泵內而影響好 真空時，可開氣鎮閥凈化之，觀察好 真空回升情況，數小時無效，應更換泵油，必要時可再次更換。換 油方法：泵運轉約半小時，使油變稀，停泵從放油孔放油，再敞開進氣口運轉10～20秒鐘，此間可從吸氣口緩緩加入少量清潔泵油，以更換泵腔內存油。如出來 的油很臟，后者可重復進行。
4．FX(2XZ)旋片真空泵不可混入柴油、汽油等其它飽和蒸汽壓較大的油類，以免降低好 真空。拆洗泵內零件時，一般用紗布擦拭即可以。妻金屬碎屑、砂泥或其它有害物質必須清洗時，可用汽油等擦洗，干燥后方可裝配，切忌用汽油浸泡。
5．倘若因泵需拆開清洗或檢修，必須注意拆裝步驟，以免損壞機件。

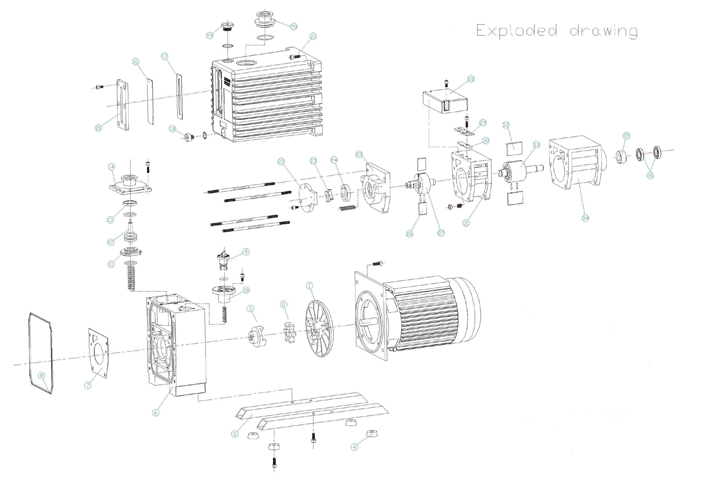

7.產品分解圖：

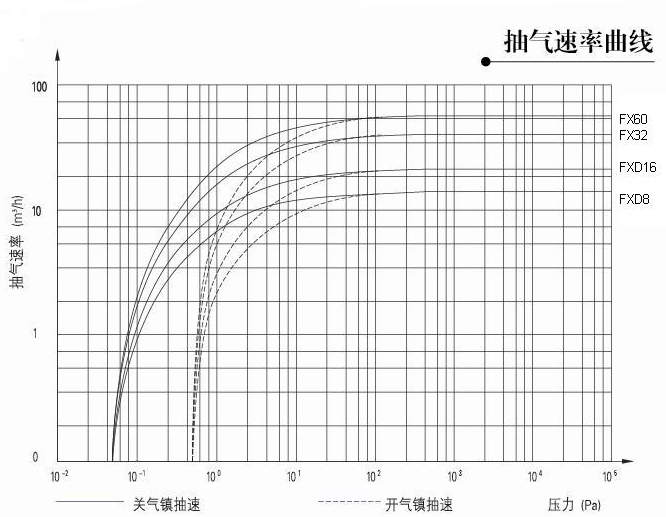

8.產品抽氣曲線圖：
9. 富斯特質量服務承諾：
1、質量標準：產品嚴格按國家標準生產和檢驗
2、標準配備：產品配發檢驗合格證，保修卡和使用說明書。
3、產品質量維修：產品至出廠發貨起均質保一年。
4、包裝標準：標準木箱包裝。
5、技術支持和咨詢：本公司提供24小時熱線咨詢服務：4006-1818 -25
